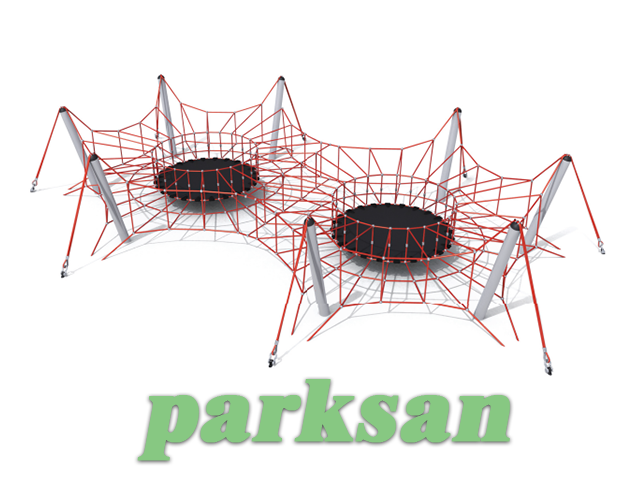

YÜKSEKLİK: 1.55  m

OTURMA ALANI:   9.69 m x 7.50 m

EMNİYET ALANI:  13.7 m x 10.50 m

KULLANICI YAŞI:  6-12 YAŞ

KULLANICI SAYISI:  22



DESTEKLEYİCİ BORU:  Destekleyici boru, ana destek için polyester toz kaplamayla kaplanmış 139,8 mm çelik boru olacaktır.

TIRMANMA İPLERİ: 20 mm ve 22 mm çapında, UV korumalı ve yangın geciktirici çözümlü poliamid( naylon) halat kablo olacaktır. Her bir halat, bir poliamid manşon içinde her biri 24 çelik takviye halatı içeren, toplam 144 çelik takviye halatı için sağlam bir çekirdek etrafına sarılmış 6 halattan oluşur; kablonun her bir ucunda, bitmiş alüminyum manşonla kabloya tutturulmuş ve galvanizli çelik aşınma çubuğuyla kaplanmış bir bağlantı halkası bulunur. Kenar halatları, toplam 168 çelik takviye teli için poliamid çekirdek yerine sarılmış çelik kablolardan oluşan sağlam bir çekirdek içerecektir.

BAĞLAMA TOPLARI: Bağlantı formunun hareket etmesini ve kablonun erken aşınmasına neden olmasını önlemek için 150.000 poundluk kuvvetle (667KN) yerine sıkıştırılmış tek parça sıkıştırılmış bir alüminyum top olacaktır.

ZIPLAMA YÜZEYİ:  Bu, ipin aşınmasını azaltmak için kauçuk astarlı iki parçalı cıvatalı alüminyum konektörlerle çevreleyen kabloya sabitlenmiş drenaj deliklerine sahip 13 mm kalınlığında tekstille güçlendirilmiş kauçuk paspas olacaktır.

TEMEL BAĞLANTI ELEMANLARI: Bileşen ataşmanları için tüm bağlantı elemanları paslanmaz çeliktir.

MONTAJ PLAKALARI: Galvanizli çelikten yapılacaktır. Köşe ankrajları, gerdirmelerin ayarlanabilirliğine ve bir güvenlik halatının bağlanmasına olanak sağlamak için birden fazla bağlantı noktası içerecektir. Orta direk ankrajları, direği sabitleyecek bir saplama direği ve düzeneği betona sabitleyecek bir ankraj halkasından oluşacaktır. Bu iki parçalı montaj, montaj sırasında direk saplamasının hassas şekilde konumlandırılmasına olanak tanıyarak işlemi daha basit ve kolay hale getirmektedir.

ANKRAJ CİVATALARI: Montaj plakaları,  betona yerleştirilen 22 mm çap x  500 mm uzunluğunda "L" Ankraj cıvataları ile beton bloklara sabitlenecektir.
